制作事例紹介

これまでに当社で製作した製品の一部をご紹介させていただきます。

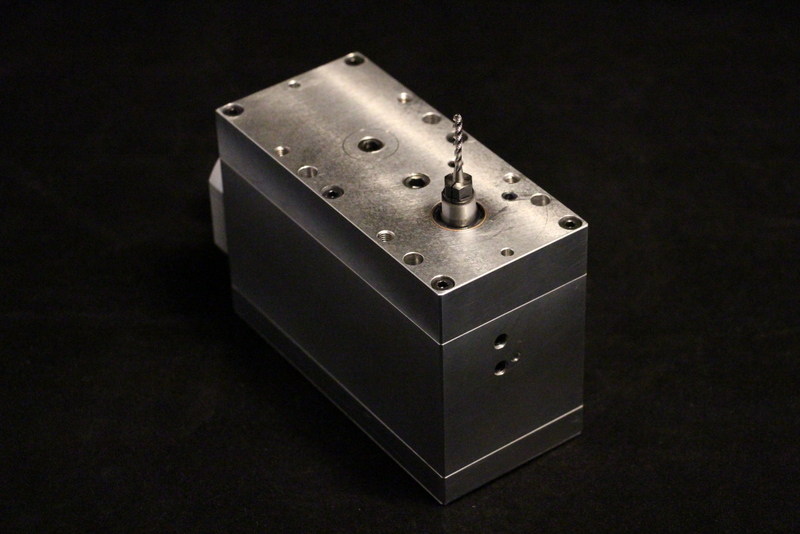

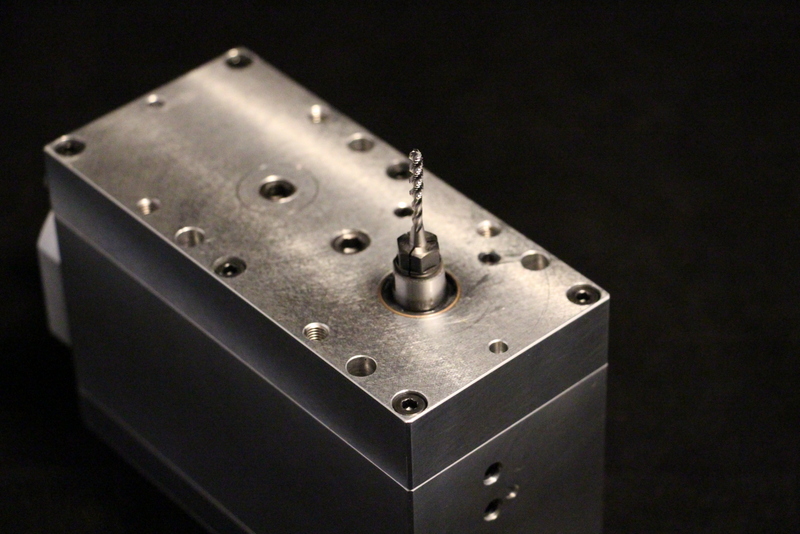

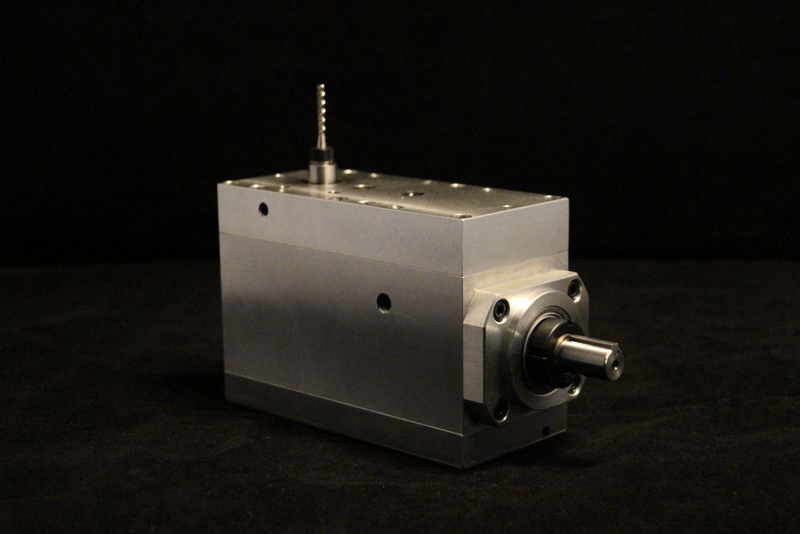

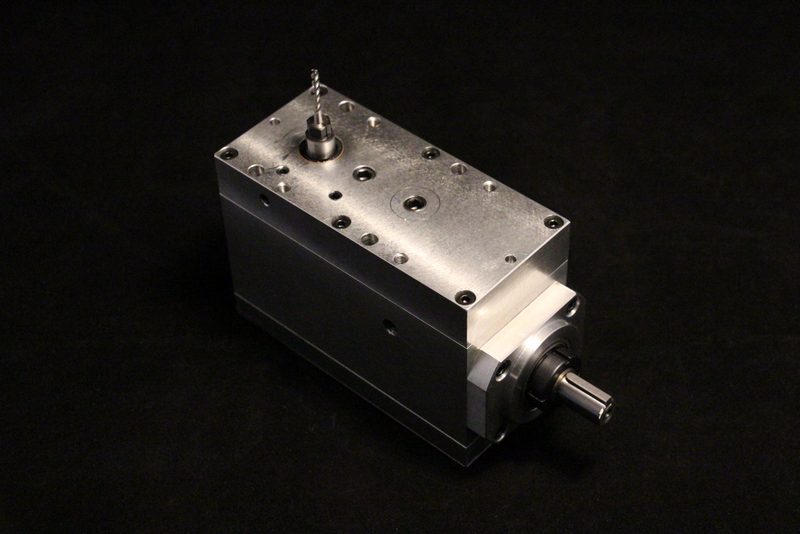

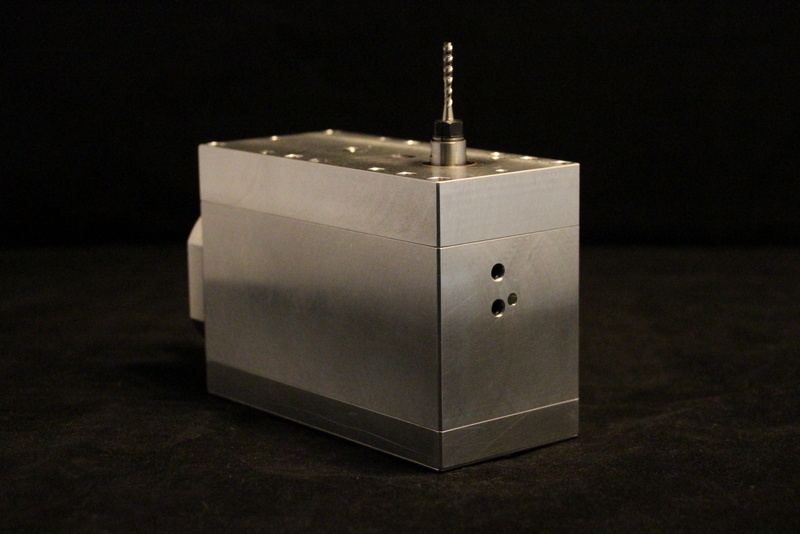

特型M3タップ加工用アングルヘッド1軸(サーボプレスに内臓)

【型式】HMT-AG 1軸 【仕様】・スピンドル:M3タップコレット仕様・マスターねじ送り機構 ・スピンドルストローク:10mm(MAX) ・スピンドルテンション:1.5mm(MAX) ・スピンドル回転数:3,000rpm(MAX) ・外径寸法:横60×縦128.5(刃物先端)×奥行183(主軸先端) 【内容】 サーボプレスの金型に内臓しタップ加工する特型アングルヘッドです。 上からプレスにて下穴加工し、下からこのアングルヘッドでタップ加工します。 通常プレス品のタップ加工は別工程にて実施しますが、 このアングルヘッドを利用することによりプレス内にてタップ加工ができます。 本機は1軸ですが弊社では2軸の実績があります。

多軸ヘッド・多軸ユニットのことならお気軽にお問合せください。
