制作事例紹介
これまでに当社で製作した製品の一部をご紹介させていただきます。

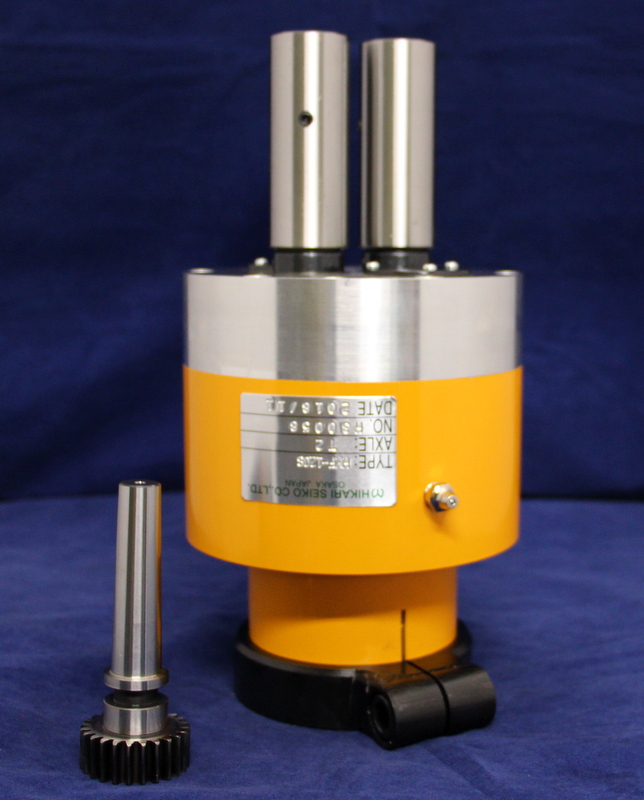

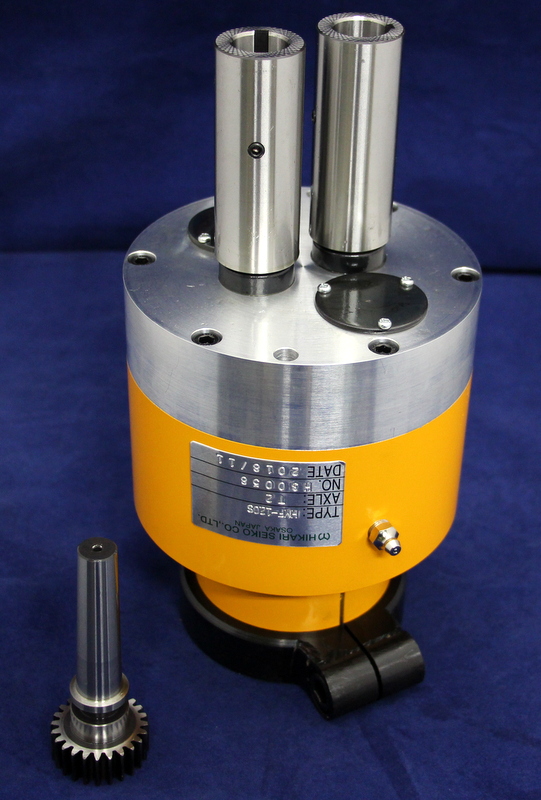

自動車部品（M8及びM10）タップ加工用固定式多軸ヘッド2軸
＊写真にはツールは装備していません。（多軸ヘッド横にあるギアは取付機械に装備する主軸用ギアです。）
【型式：MODEL】HMF-120S T2軸（Axis）
【仕様：SPEC】・スピンドル仕様：NTツール製クイックチェンジタッピングチャック（WF1/Tr.20×2）
+タップアダプタ（WE1-M8J及びM10J）仕様
・軸間ピッチ：40ｍｍ
・取付機械（Installation machine)：BT2（ブラザー工業製ハイタップ）
【内容】お客様のご要望でタップ刃物交換をクイックチェンジでフローティングホルダーにしたい
とのことでNTツール製ツール仕様にて提案しました。
