制作事例紹介
これまでに当社で製作した製品の一部をご紹介させていただきます。

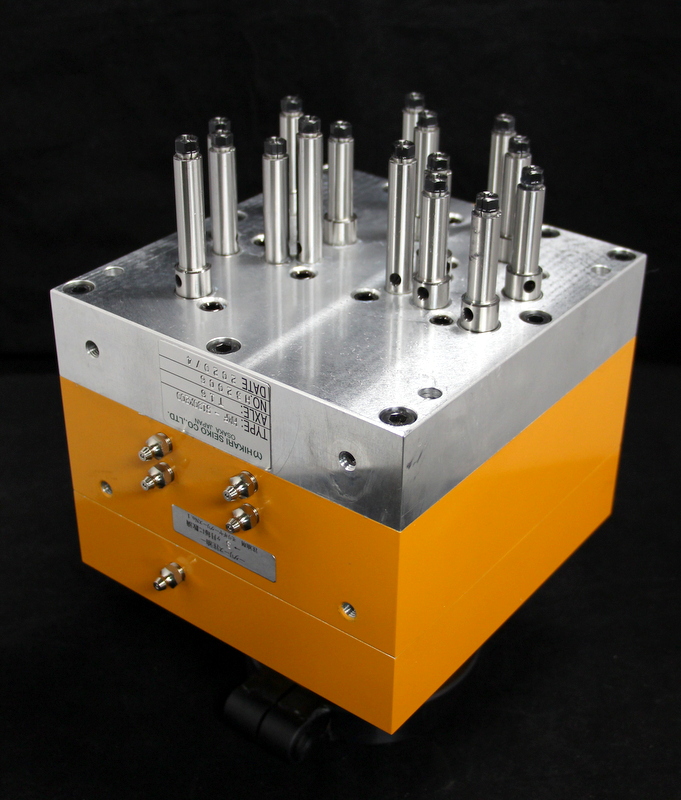

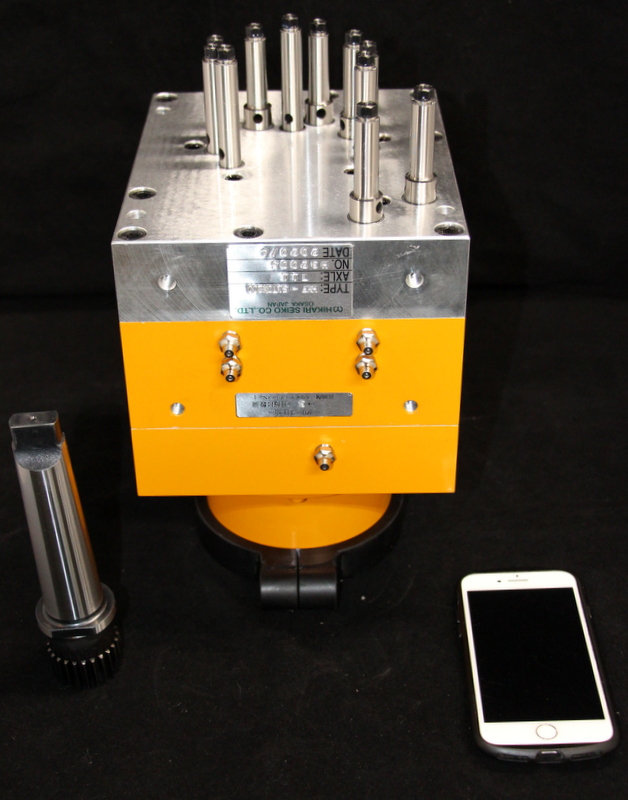

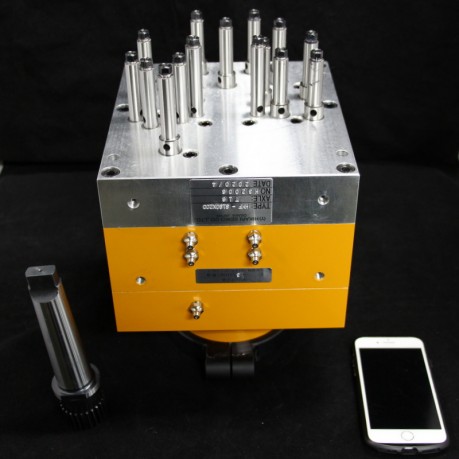

産業機器（アルミダイキャスト製）M4及びM5タップ加工用特型固定式多軸ヘッド

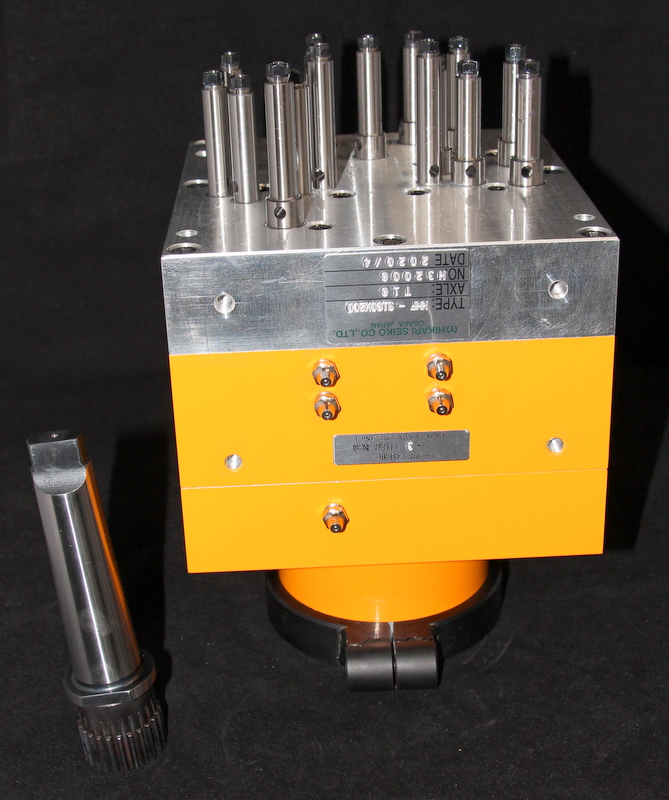

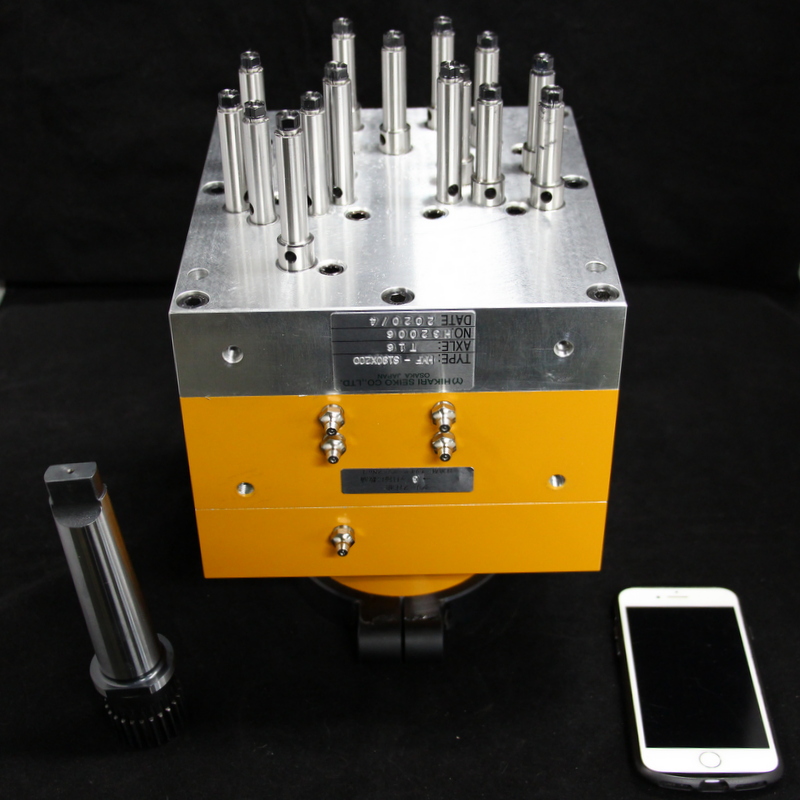

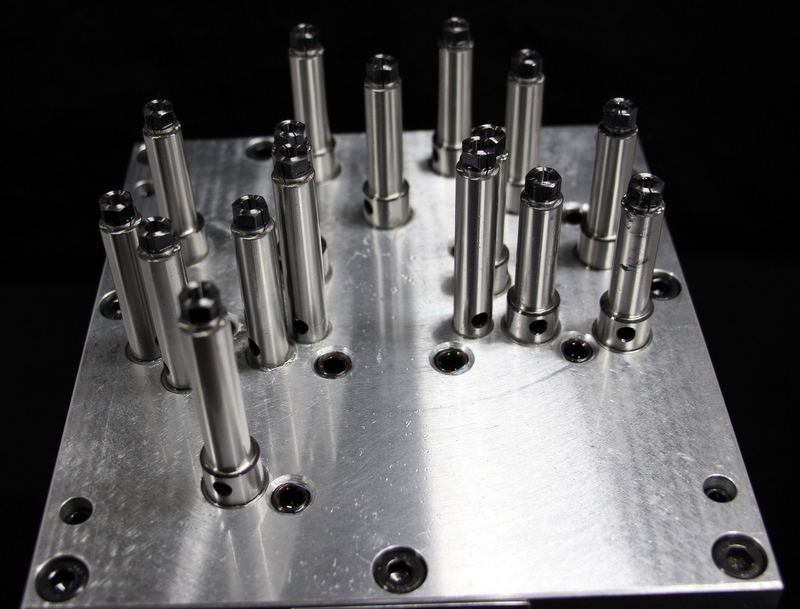

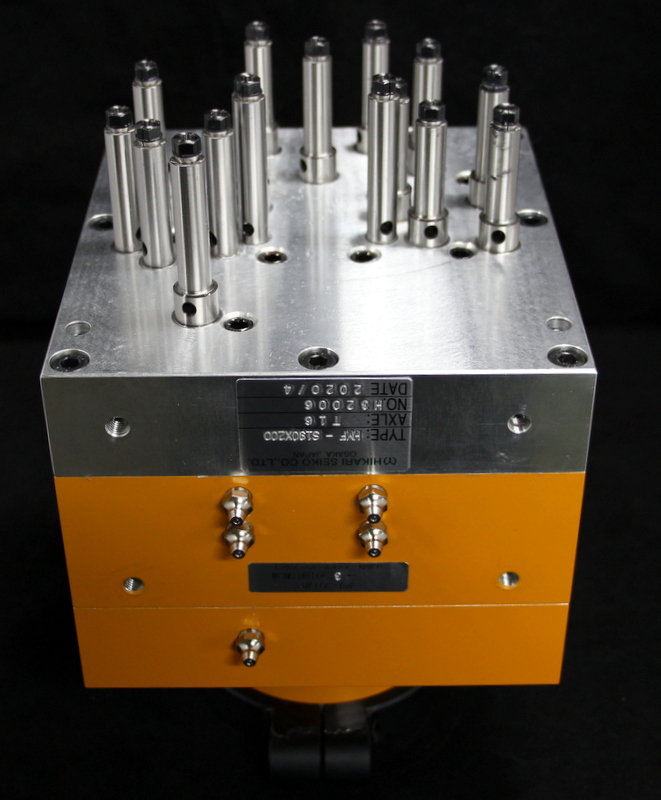

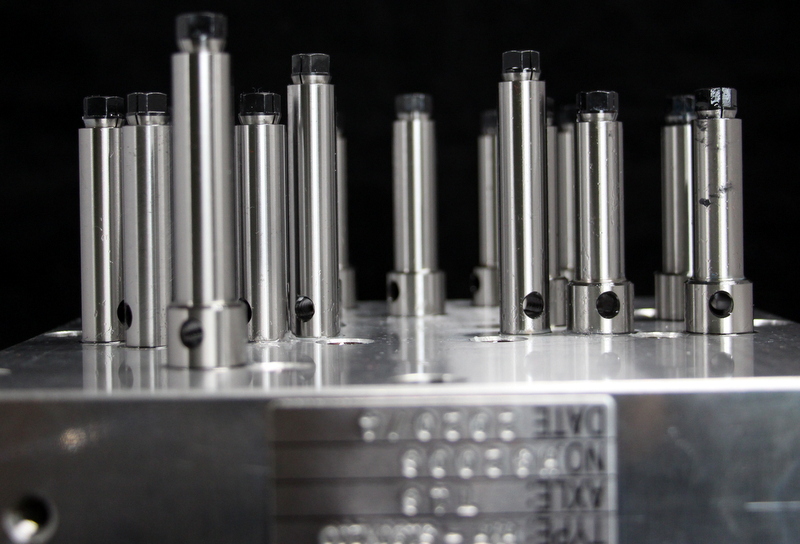

【型式：MODEL】HMF-S190×200 T16軸（Axis）
【仕様：SPEC】・スピンドル仕様（Spindle spec):
タップコレット(Tap collet)
・重量（Weight）：19kg
・取付機械（Inatallation machine):ST4-420（MT.4）（SUGINO）

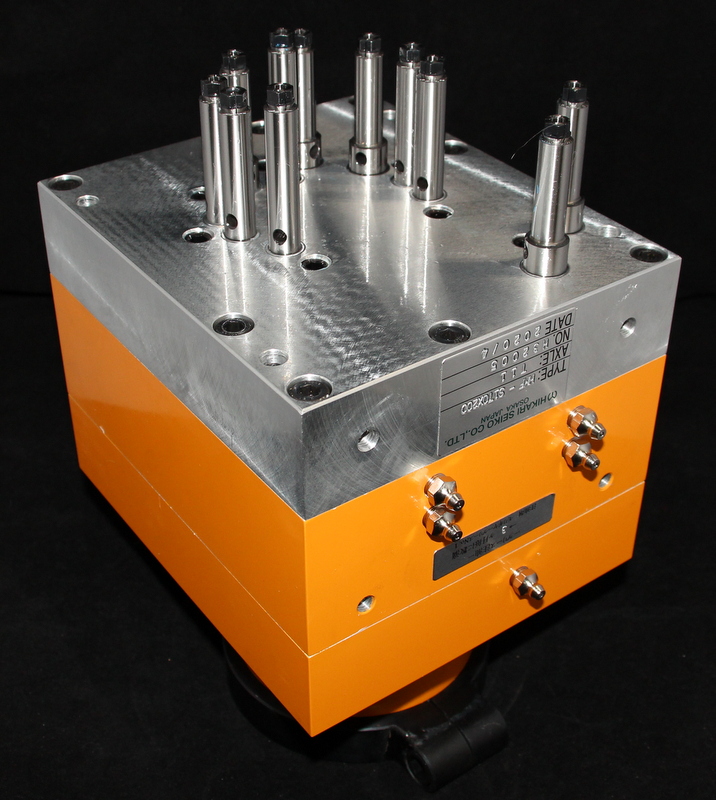

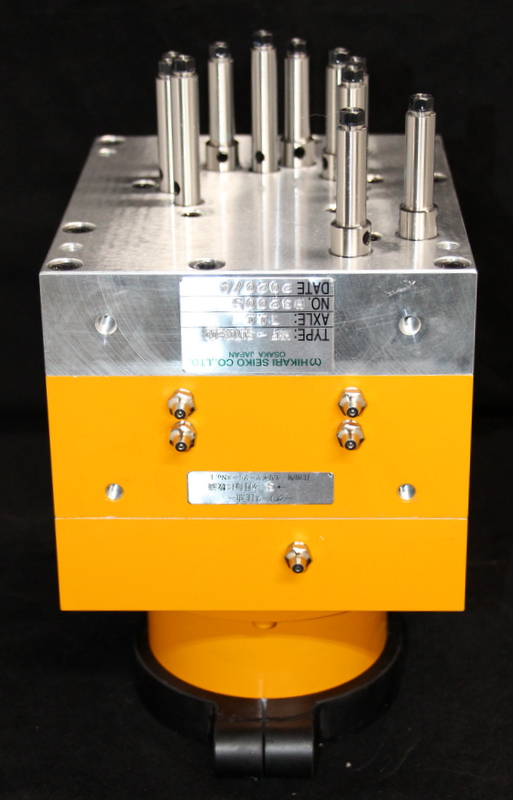

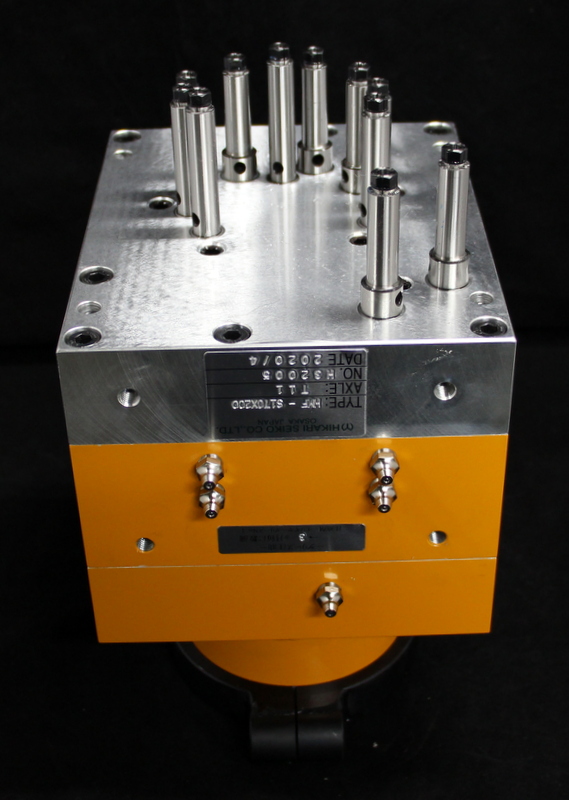

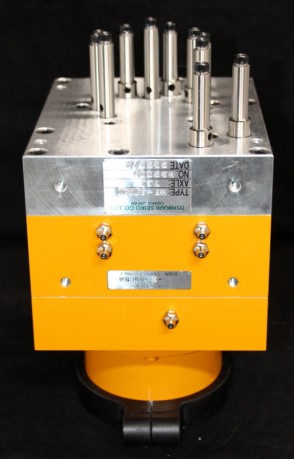

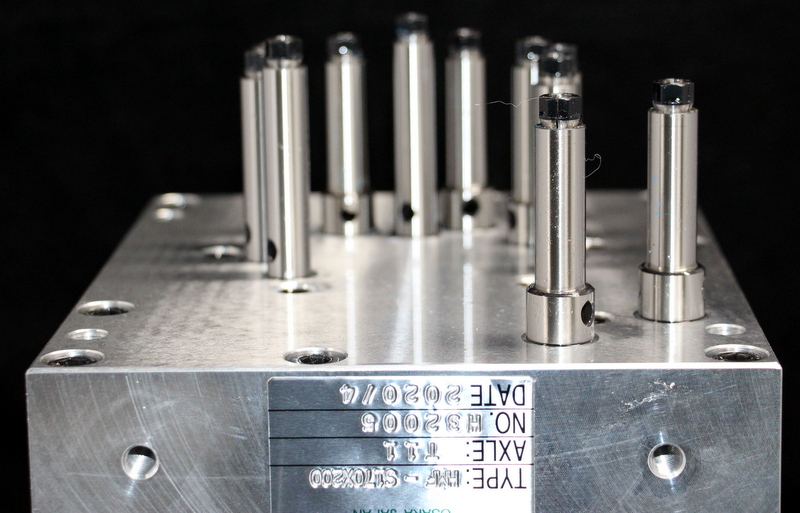

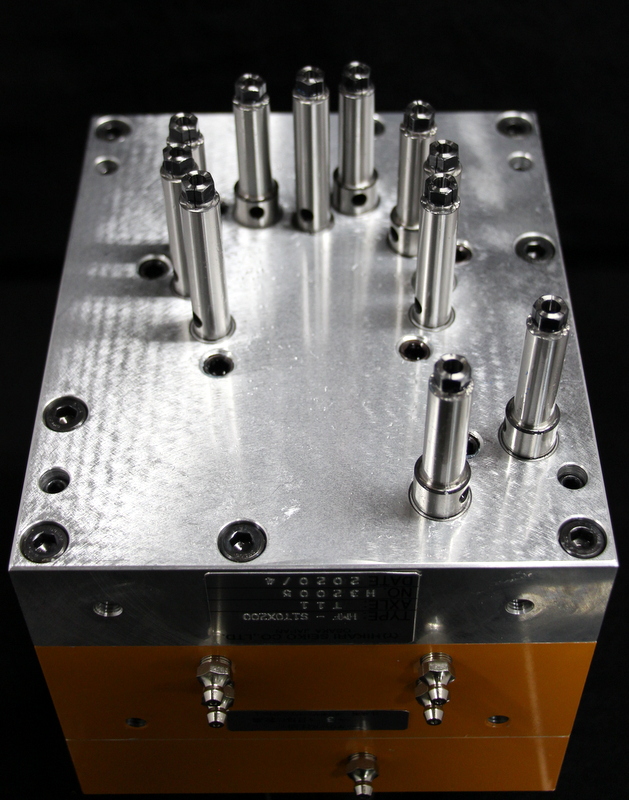

【型式：MODEL】HMF-S170×200 T11軸（Axis）
【仕様：SPEC】・スピンドル仕様（Spindle spec)
タップコレット(Tap collet)
・重量（Weight）：17kg
・取付機械（Inatallation machine):ST4-420（MT.4）（SUGINO）

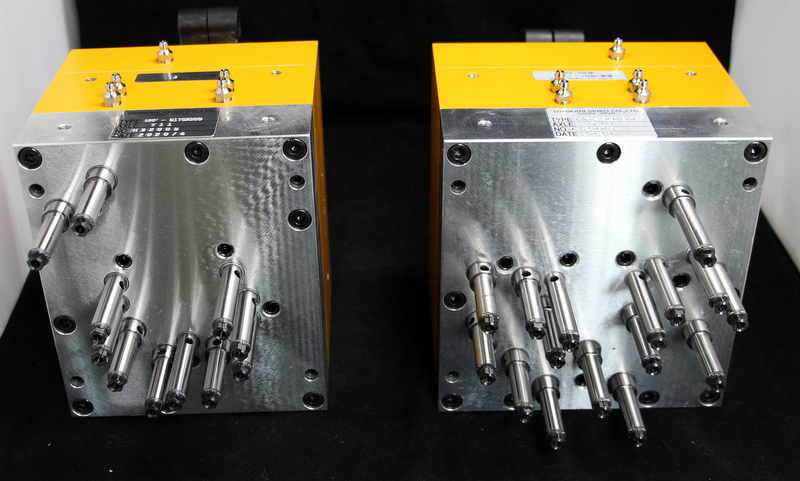

これぞ光精工の多軸ヘッド」という製品が完成しました。

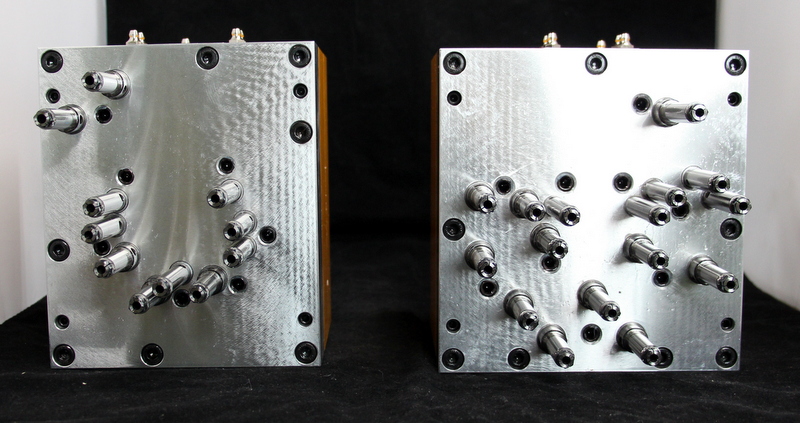

1.狭小軸間
2.異なったサイズ加工（M4×0.7、M5×0.8）
3.まとまった多数の加工箇所（16軸と11軸）
4.加工深さが違うのでスピンドル長さが違う
アルミダイカスト製品のタップ加工に使用されます。
A multi-spindles head utilizing our features has been completed.
【Feature】
1.Narrow pitch
2.Many processes are processed simultaneously
3.Simultaneous processing at narrow intervals
4. Simultaneous processing of different tap sizes (M4 × 0.7 and M5 × 0.8)
5. Compact and lightweight
6. Spindle length according to machining depth
This multi-spindles head is equipped on a special machine and processes aluminum die-cast products.
