制作事例紹介

これまでに当社で製作した製品の一部をご紹介させていただきます。

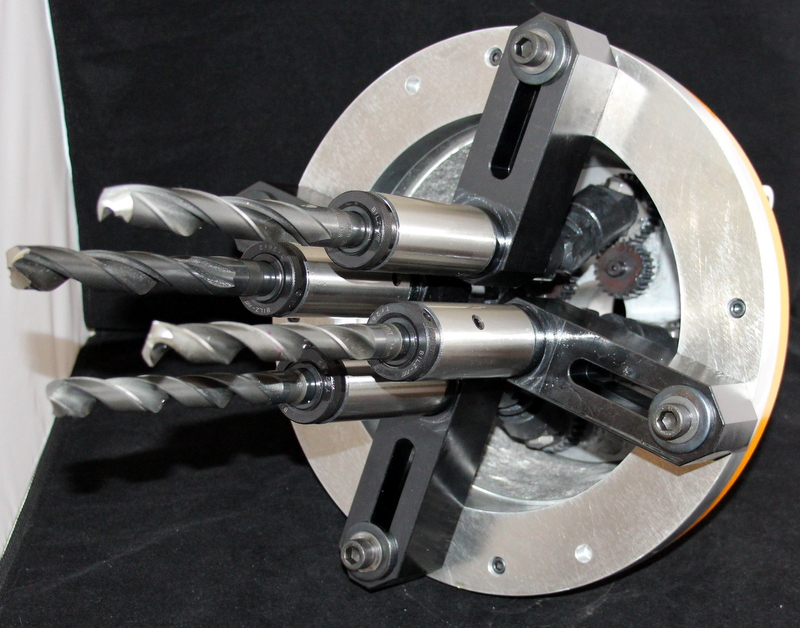

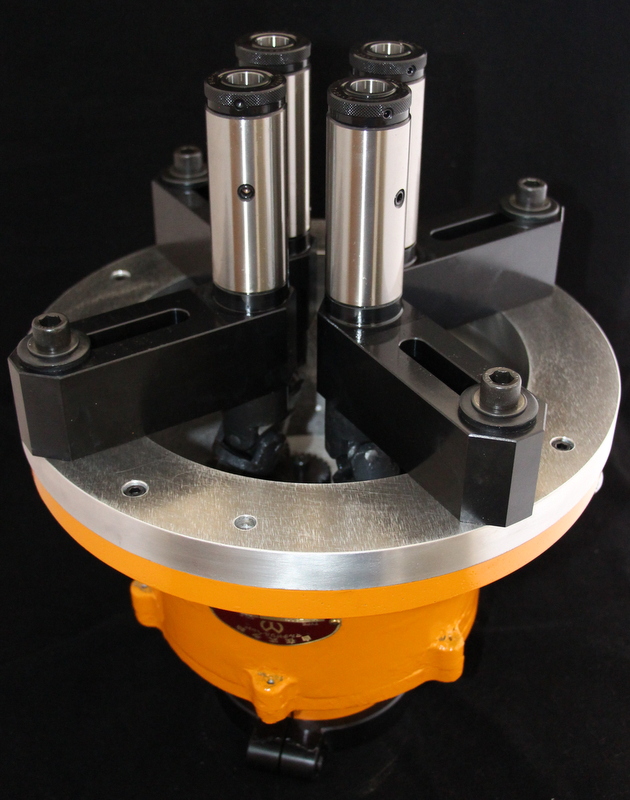

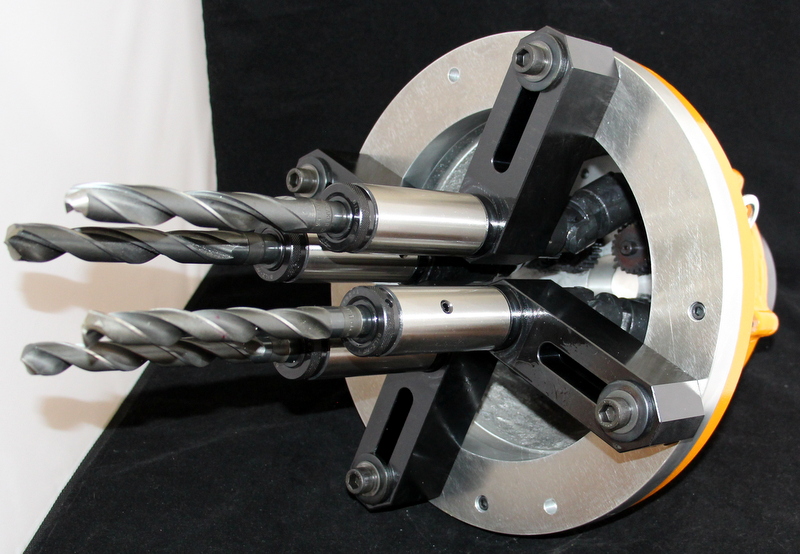

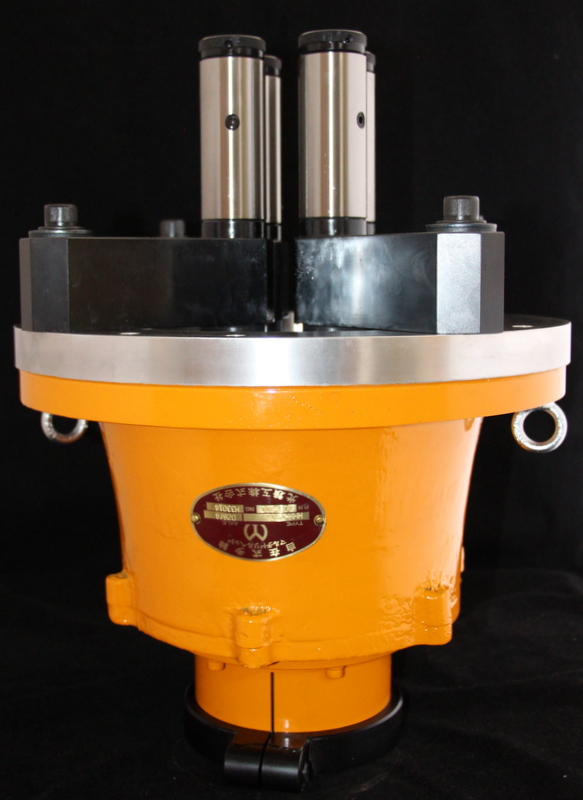

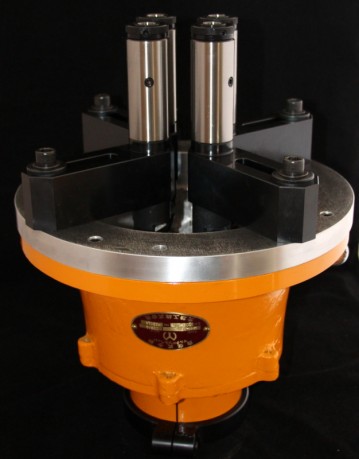

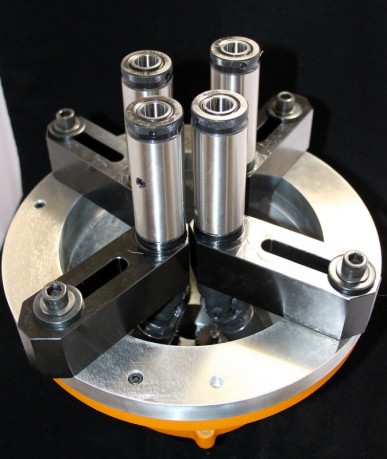

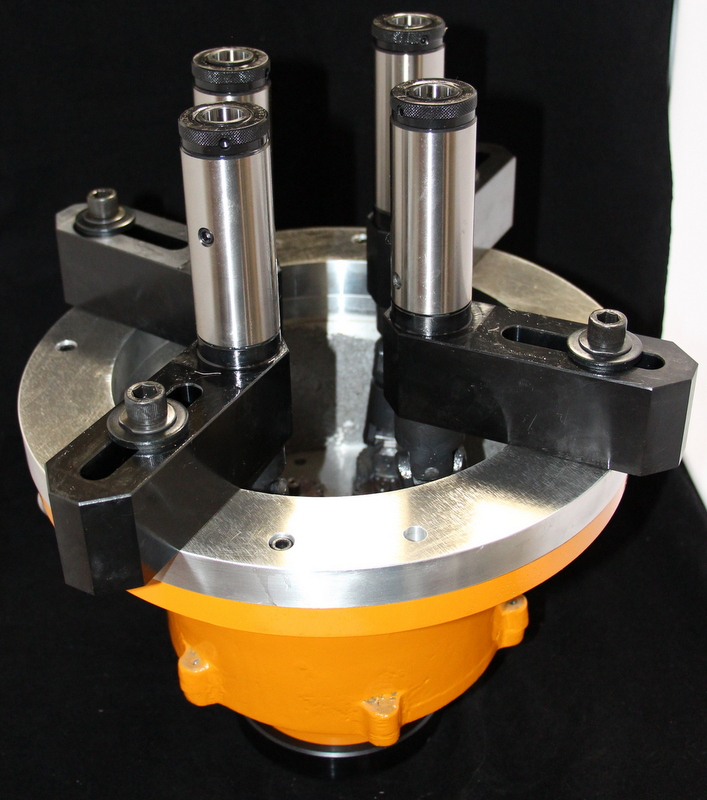

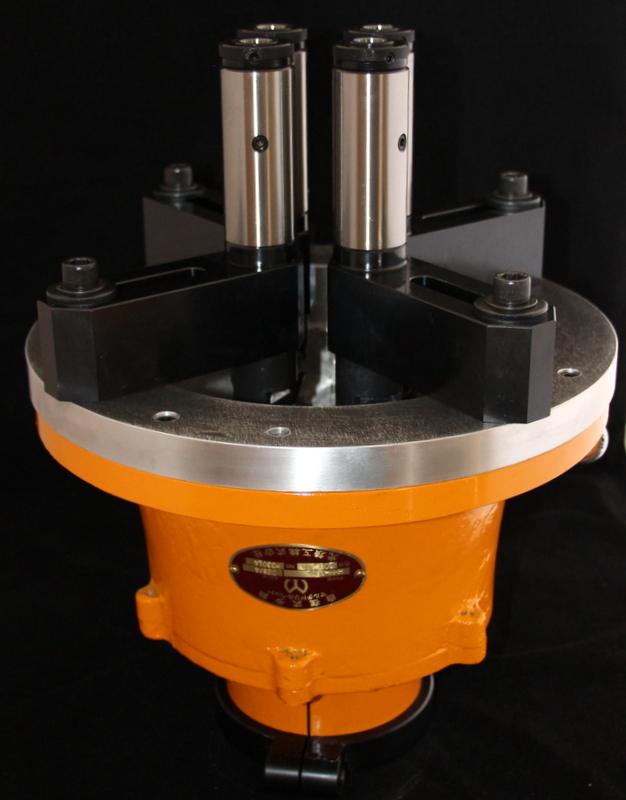

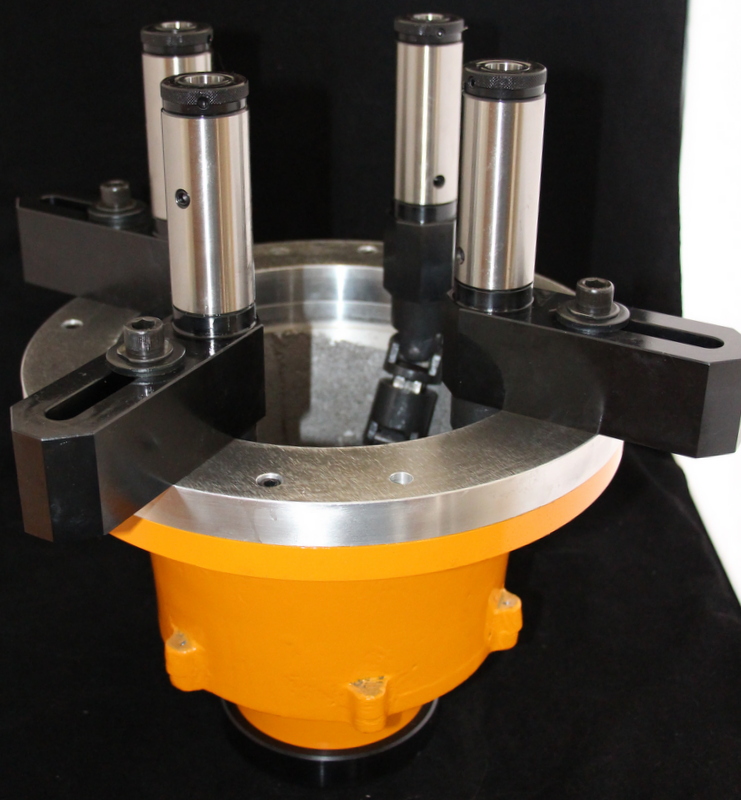

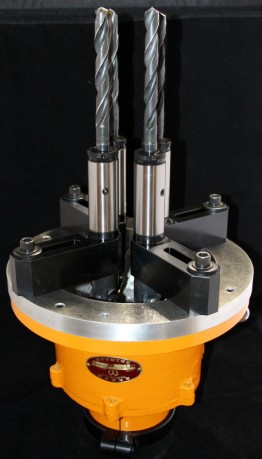

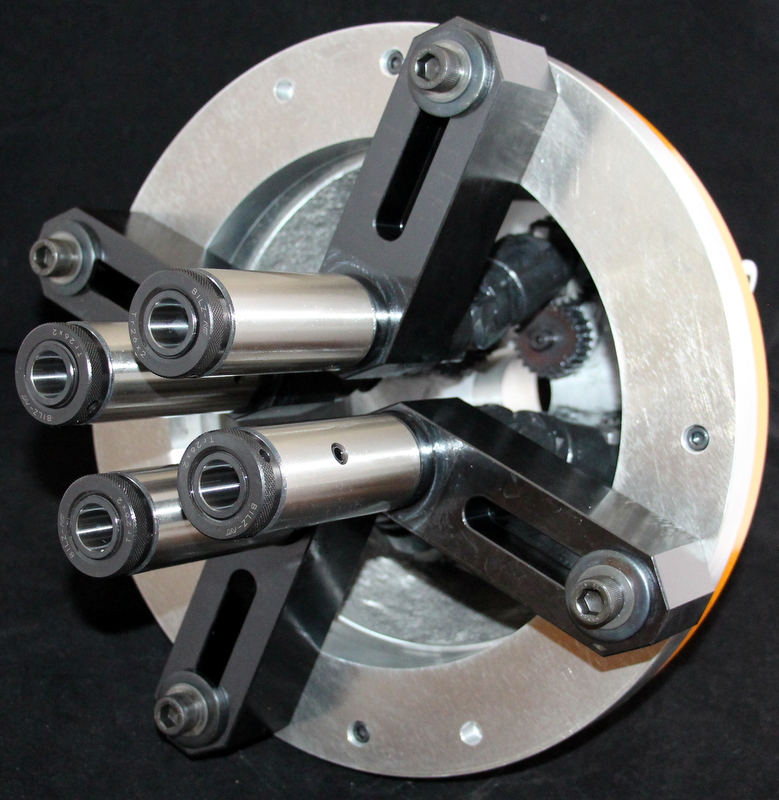

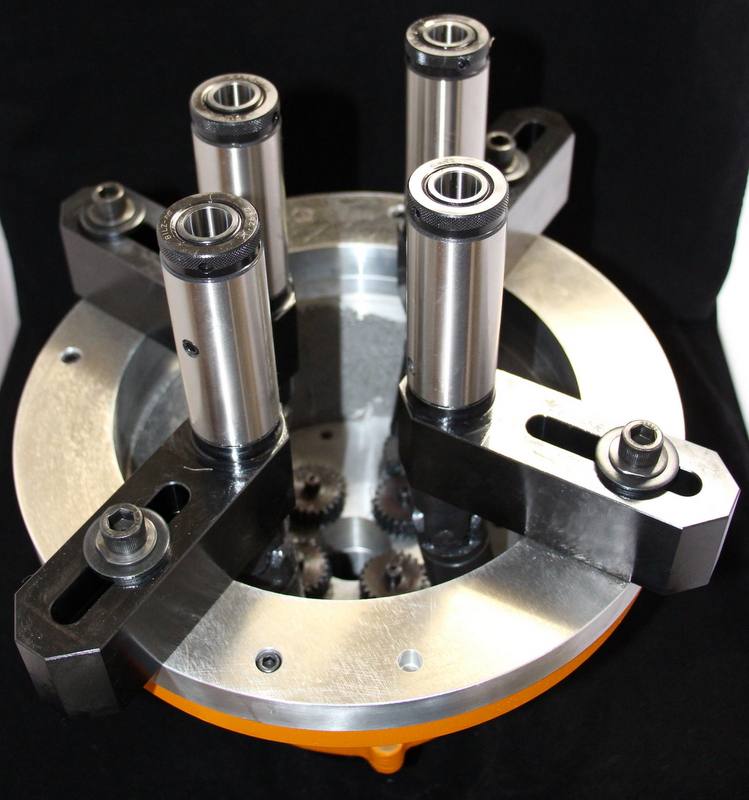

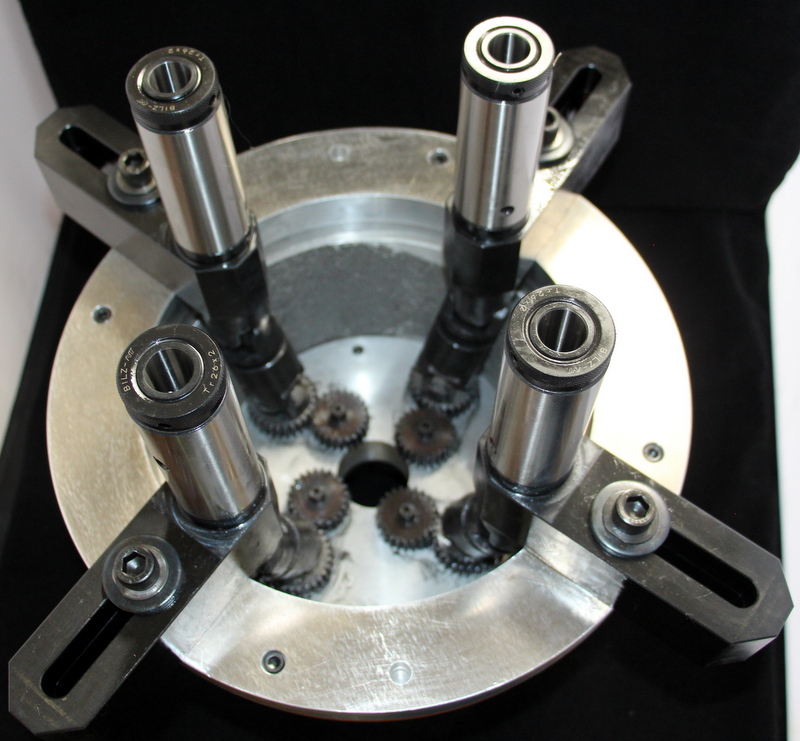

産業機器ドリル加工用特型自在式多軸ヘッド4軸(ユニバーサルジョイント式)

*ユニバーサルジョイントにてスピンドルの軸間調整するので各スピンドルごとに

簡単に調整できます。(写真はP.C.D=Φ200(4等分))

【型式:MODEL】HMM-200L D26/4軸(Axis)

【仕様:SPEC】・スピンドル仕様:アジャスタブルアダプター(D26-2/Tr26)仕様

*アジャスタブルアダプターはNTTOOL製

・軸間ピッチ:P.C.D=Φ100~200(4等分)

・取付機械(InstllationMachine):YSDT-550(MT.4)(直立ボール盤)

【内容】大型直立ボール盤の装備する自在式多軸ヘッド4軸です。リピート製作頂きました。

多軸ヘッド・多軸ユニットのことならお気軽にお問合せください。
