制作事例紹介

これまでに当社で製作した製品の一部をご紹介させていただきます。

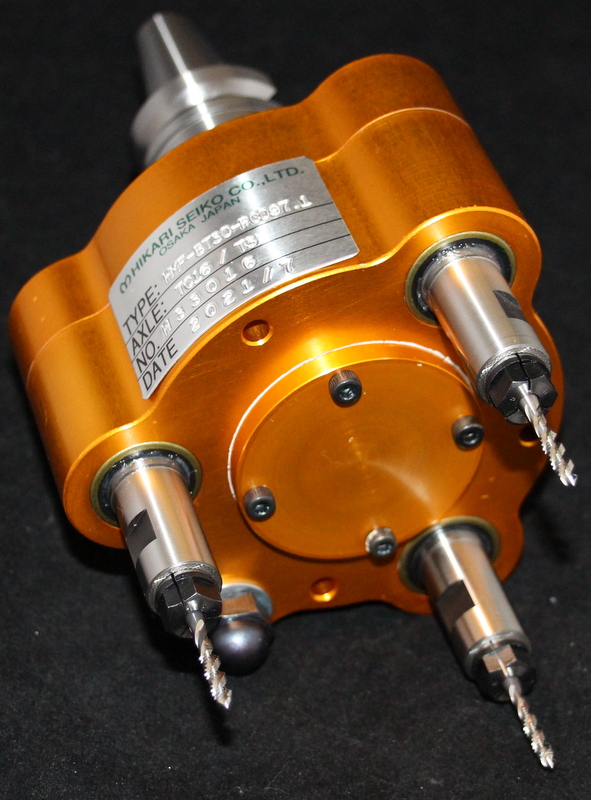

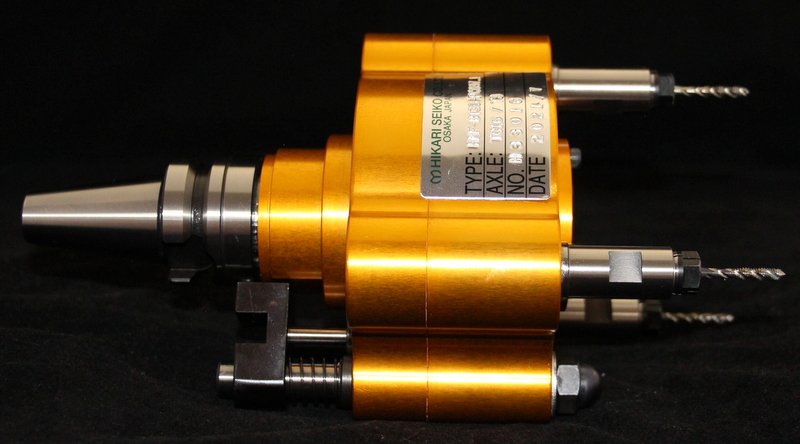

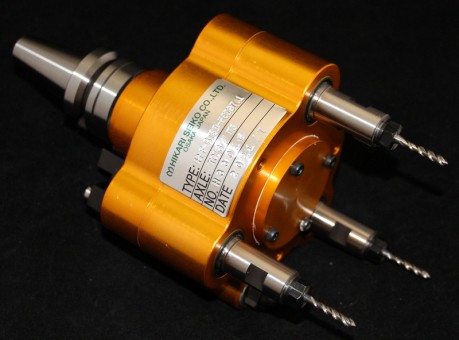

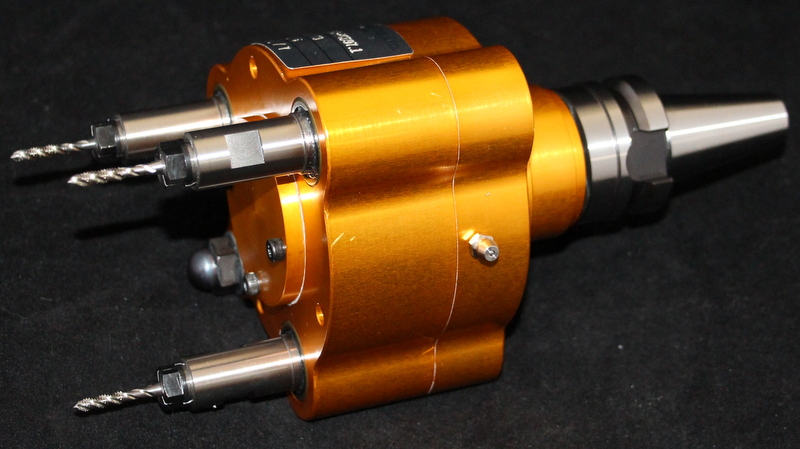

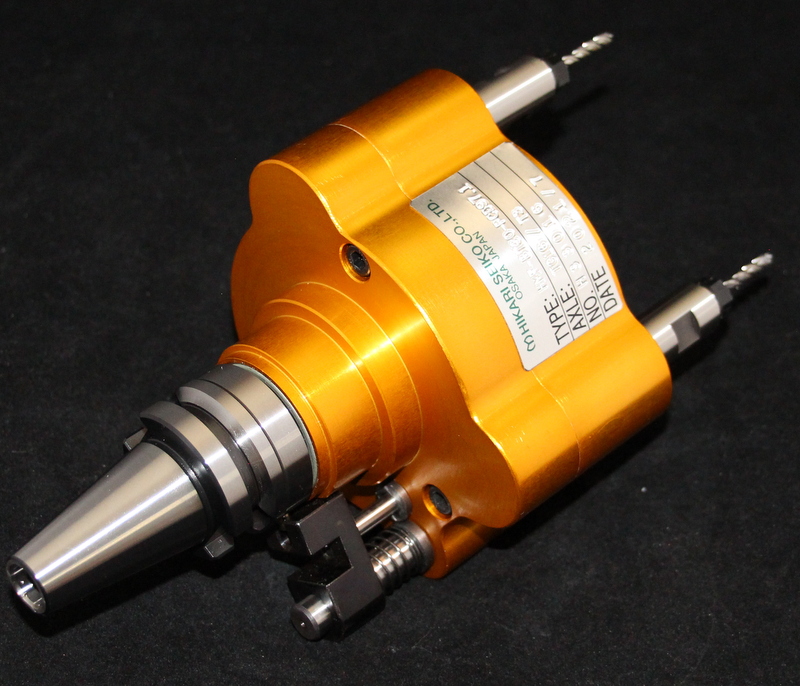

自動車部品M4タップ加工用マシニングセンター用多軸ヘッド3軸

*本体は赤金(RED GOLD) アルマイト加工

【型式:MODEL】HMF-BT30-PCD97.1 TC16/3軸(Axis)

【仕様:SPEC】・スピンドル仕様(Spindle spec):M4タップコレット仕様(Tap collet)

・取付機械(InstllationMachine):小型マシニングセンター(BT30アーバー仕様)

【内容】このマシニングセンターの最大工具径がΦ80以下、最大工具重量は3Kg以内

ですが客先とマシニングセンターメーカーが打ち合わせし、了解のもと

外径Φ136の多軸ヘッド3軸を製作しました。重量は本体をできるだけそぎ落とし

軽量化しました。

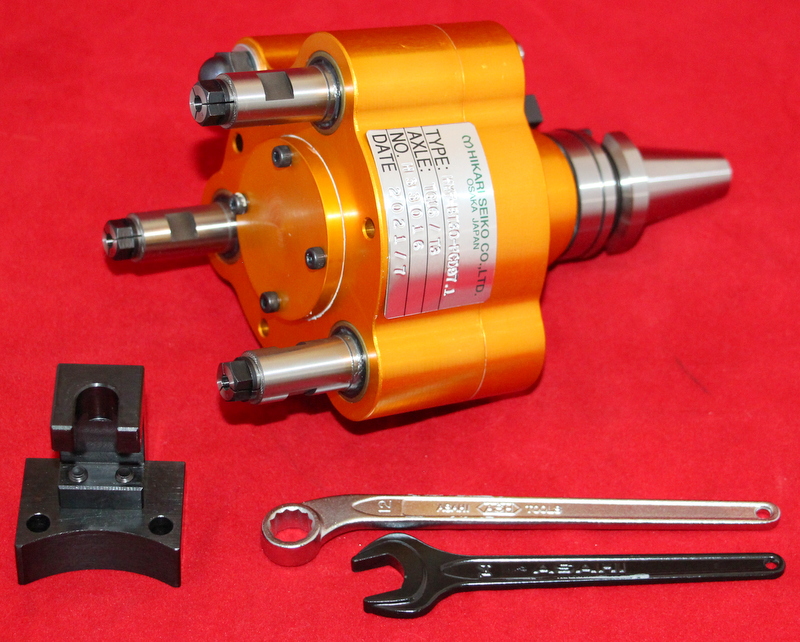

*マシニングセンター用多軸ヘッド3軸、位置決めブロック、タップコレット用スパナ

(位置決めブロックも弊社で製作しました。)

多軸ヘッド・多軸ユニットのことならお気軽にお問合せください。
